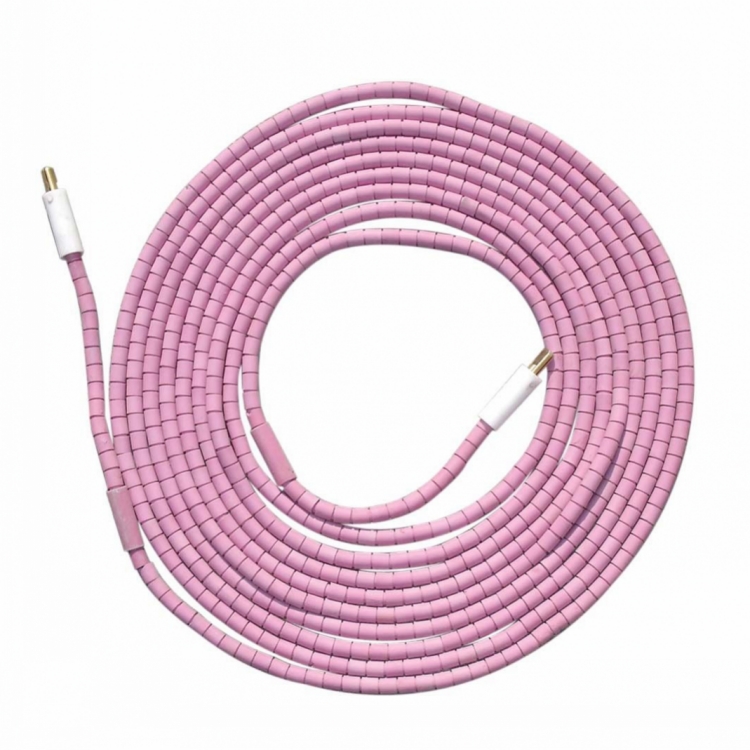

绳式陶瓷加热器
    发布时间: 2017-08-23 16:24
绳式陶瓷加热器

产品介绍

各种工业设备及大型工件在焊接前的预热,焊接后的消除应力均需进行局部热处理。以达到提高工件质量,加强区域韧性的目的。而目前在大型工件或野外现场,设备检修中所采用的都是传统的,低效的,耗能大的高频加热,火焰加热或花大量投资专门制造超级加热炉进行热处理的传统方法。此外,在金属容器的干燥和高温加热方面采用的都是陈旧的方法。如①蒸汽管加热和水油隔套间接传导加热法,(但达不到某些高温加热要求,且容器也笨重,费工料,不易维修)。②破坏容器,采用电热棒插入式加热法(有些物料不允许与加热体接触或电热棒损坏后污染物料,且在维修时要放掉物料后才可进行)。③用电炉丝串接普通瓷管,缠绕外加热法(瓷管与容器成线接触,接触面小,热效率低,且普通瓷件易碎不安全)。

●履带式加热器取代了上述传统落后的方法,是在局部加热,野外现场加热、外部加热等方面的理想产品。

●履带式加热器结构、用途:

由耐高温多股优质电热丝和高强度,高耐温的瓷件按特殊工艺要求编接而成,在其长度方向有任意弯曲特性,可广泛用于各种工业设备、工件的现场热处理,各种金属容器,管道的干燥,加热升温,各种模头,模具的高温外加热等场合。

●履带式加热器特点:

1.具有绕性,如加热容器或管道时,可弯曲成弧形或圆形包复在表面加热,如加热大型工件,局部可采包复形式,大面积工件可采用平铺复盖形式。此外能适合各种几何形状工件的加热。

2.工作温度高、升温快、热效率高、无污染、加热均匀精确,可以实现自动控制。

3.机械强度高,热态绝缘性能好,与被加热物体接触面大,使用寿命长。

4.安装、维修方便,使用费用也低,即使内部发热材料损坏,而外部的陶瓷器件仍可回用。

●履带式加热器技术指标:

抗电强度:2000V/1分钟

热态绝缘电阻:>5MΩ

最高工作温度:1050-1300℃(需定做出口型)

●安装使用须知:

1.根据设备、工件的大小,可单组件或多组件均匀布置,安装时的固定方式,可用不锈钢丝扎结或不锈钢带弯成紧固圈状,再紧固。

2.从温度要求和节能考虑,应在加热器外面复盖绝缘保温层材料68cm

3.使用时加热器不允许重叠,以免形成过热区而影响寿命。注意勿破碎瓷件,以免电热材料暴露而影响安全。

4.被加热工件须有可靠接地。工作电压不得超过额定电压的1.05倍。

LCD型履带式陶瓷加热器是采用强度高,热辐射性能好的氧化陶瓷元件作绝缘材料,用优质镍铬丝作发热体,穿接好的加热器可以是矩形或三角形。镍铬丝与导线采用新工艺焊接,焊接的接头全部埋入陶瓷元件内绝缘可靠,陶瓷加热器与控制设备配套即成为完整的热处理系统,它们的连接采用专用接插件,并可根据工件与控制设备的距离配置接长导线。

长度尺寸可以灵活改变制作,履带式陶瓷加热器,应视工件的几何形状、壁厚及热处理工艺选择相应的规格。

 ●LCD型履带式加热器参数表



型号

发热尺寸(mm)

工作电压(V)

额定功率(KW)

可弯折边×直边

尺寸可以根据客户需求定制

LCD26-220

680×340

220

10

LCD33-220

890×260

220

10

LCD39-220

1020×220

220

10

LCD44-220

1160×200

220

10

LCD52-220

1360×160

220

10

LCD70-220

1860×120

220

10

LCD19-220

500×450

220

10

LCD16-220

420×530

220

10

LCD19-110

500×220

110

5

LCD16-110

420×260

110

5

LCD23-110

600×180

110

5

LCD10-55

260×200

55

2.5

LCD16-55

410×120

55

2.5

使用注意事项:被加热工件须有可靠地接地 备注:加热器的宽度应为被加热物件壁厚的18-12倍
加热器使用时不允许重叠 功率误差为±3%,外形公差为±2%
热电偶应和工件可靠贴连 特殊规格可专门定制
